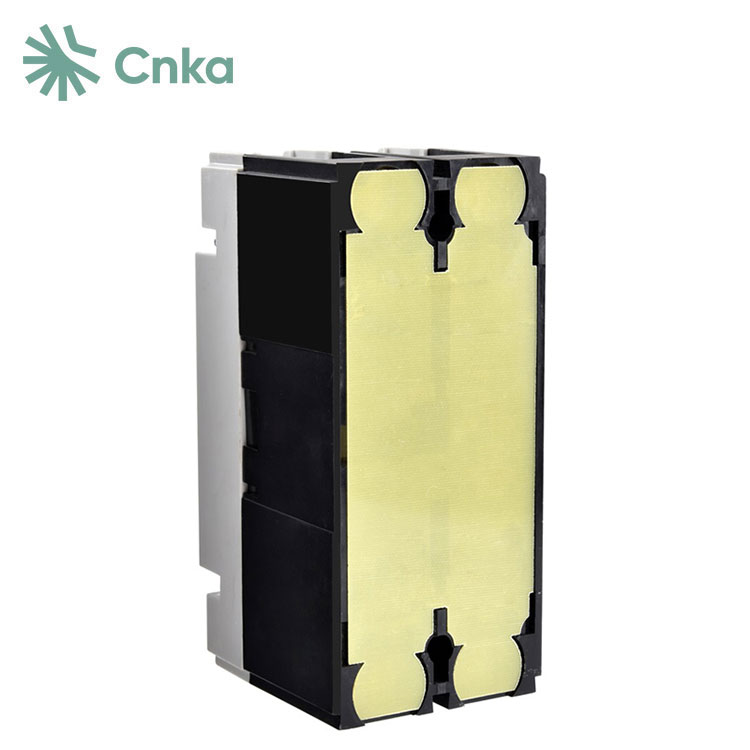

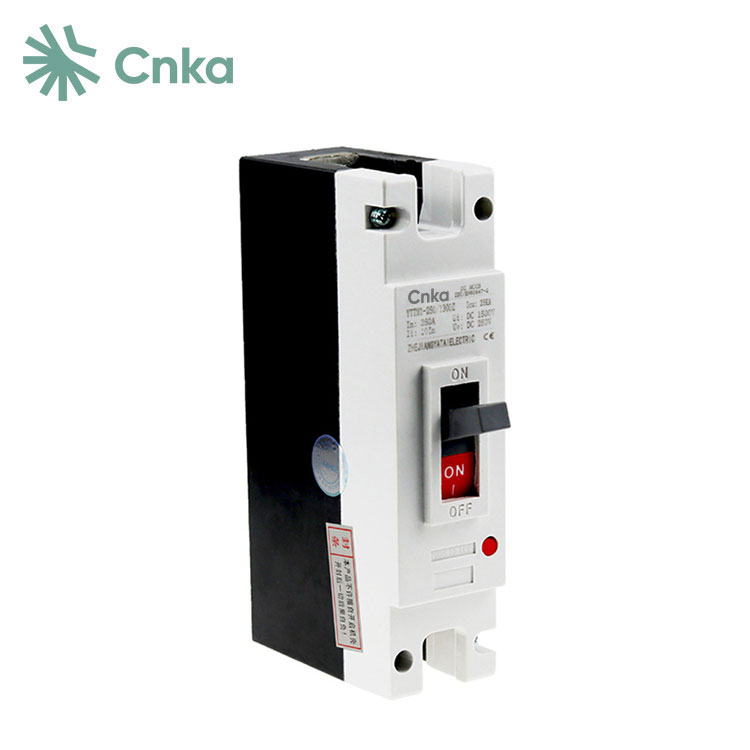

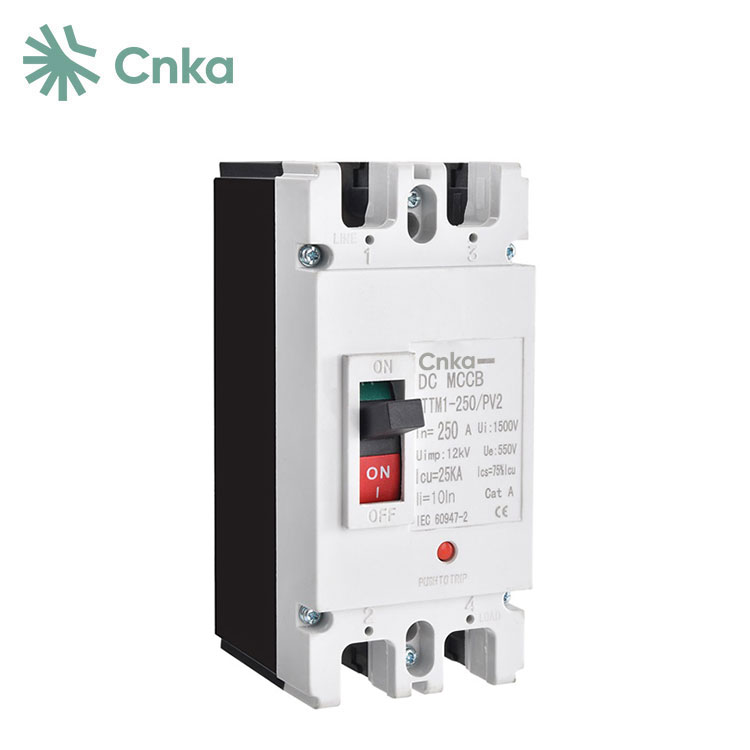

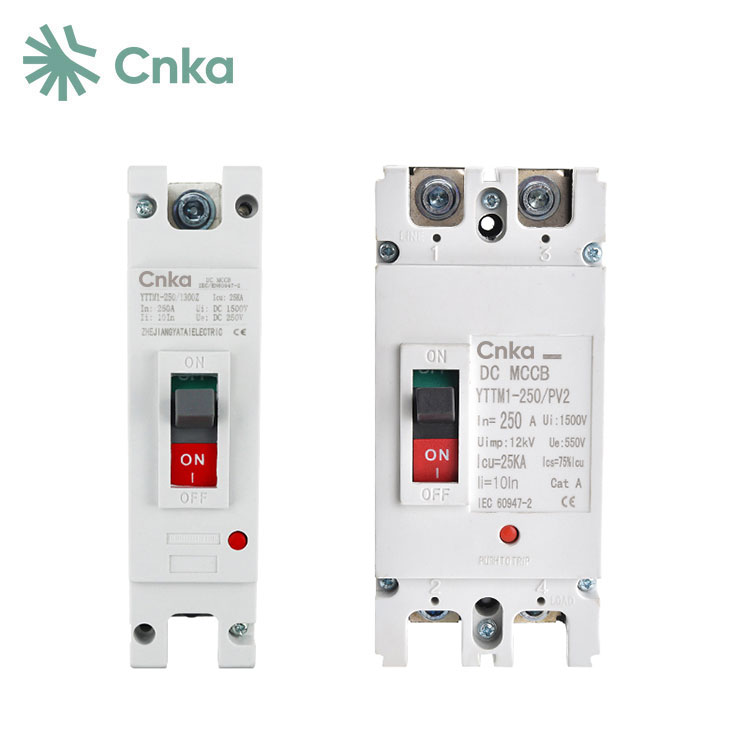

Nag-aalok ang China Suppliers CNKA ng mga bulk molded case circuit breaker (DC MCCBs) na angkop para sa mga DC power grid circuit, na may rate na hanay ng boltahe mula DC250V hanggang DC1000V at isang rated current mula 10A hanggang 1250A. Ang mga MCCB na ito ay nagbibigay ng overload na long delay na proteksyon at short-circuit na agarang proteksyon, na ginagawa itong perpekto para sa pamamahagi ng mga de-koryenteng enerhiya at mga linya ng pag-iingat at power equipment laban sa mga overload, short circuit, at iba pang mga pagkakamali. Ang pambalot ng circuit breaker ay gawa sa matibay na materyal na plastik.
|
TEKNIKAL NA DATA |
|||||
|
Uri |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
poste |
|
2P |
|
|
|
|
Max Rated Kasalukuyang |
|
125A |
250A |
400A |
630A |
|
Mga Katangiang Elektrisidad |
|
|
|
|
|
|
Na-rate na Boltahe sa Paggawa |
Ue |
500V DC |
|
|
|
|
Na-rate na Kasalukuyan |
Sa isang) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Na-rate na Insulated Boltahe |
Ui |
550VDC |
|
350A |
630A |
|
Na-rate na Impulsed Voltage |
Ump |
8KV |
|
400A |
|
|
1Min Power Frequency WithstandVoltage |
|
3.8KV |
|
|
|
|
Ultimate Breaking Capacity |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
Kapasidad ng RunBreaking |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Proteksyon |
|
Uri ng Thermal Magnetic |
|
|
|
|
Uri ng Tripping |
|
|
|
|
|
|
Kontrol At Indikasyon |
|
Opsyonal |
|
|
|
|
Control Manual |
Direktang(RHD) |
Bilang isang opsyon |
164.5×79.5×118mm |
|
|
|
Extended(ERH) |
Opsyonal |
|
|
|
|
|
Fashion MOD |
|
Opsyonal |
|
|
|
|
Shunt Release(SHT) |
|
Opsyonal |
|
|
|
|
Pantulong na Paglabas |
|
Oo |
|
|
|
|
Terminal End Cover |
|
Oo |
|
|
|
|
Interphase Barrier |
|
|
|
|
|
|
Buhay ng Serbisyo/Pagpapatakbo ng Ikot |
|
|
|
|
|
|
Mekanikal |
|
10000 |
|
|
|
|
Electrical |
|
2000 |
|
|
|
|
Sukat (L×W×H) |
|
150.5×64.5×119mm |
|
|
|
|
Proteksyon sa Ingress |
|
Lahat ng Gilid IP40, Terminal ng Koneksyon IP20 |
|
|
|
|
Kapaligiran sa Pag-install |
|
|
|
|
|
|
Sumunod sa |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Temperatura ng Imbakan |
|
-40℃~+85℃ |
|
|
|
1. Nagtatampok ang mekanismo ng pagpapatakbo ng mabilis na pagsasara at mabilis na pagsira ng mga function.
2. Sa contact arc extinguishing system, ginagamit ng mga dynamic at static na contact ang prinsipyo ng parallel conductors. Ang mga static na contact ay hugis-H at idinisenyo upang maitaboy, na nagbibigay-daan sa mabilis na pagkasira sa ilalim ng mataas na agos. Ang mga bahagi na ginawa mula sa matataas na arc-resistant na materyales ay inilalagay sa paligid ng dynamic at static na mga contact upang mapadali ang mabilis na pag-aalis ng arc.
3. Ang istraktura ay compact at ang volume ay maliit.
4. Iba't ibang modelo, kabilang ang thermal magnetic, leakage current, DC, at mga intelligent na uri, ay nagbabahagi ng pinag-isang pangkalahatang dimensyon.
5. Ang mga accessory ay maaaring independiyenteng i-install, na nagbibigay-daan sa mga user na madaling buksan ang accessory na takip upang i-install o palitan ang mga ito.
6. Maaaring i-install ang mekanikal at elektrikal na interlock sa pagitan ng dalawang circuit breaker.
7. Ligtas at maaasahan ang operasyon na may zero o maikling flashover.
8. Madaling gamitin, na nagbibigay-daan para sa pag-install sa site ng mga user.
Ang mga molded case DC circuit breaker ay mainam para sa mga DC power grid circuit na may mga rate na boltahe mula DC250V hanggang DC1000V at mga rated na alon mula 10A hanggang 1250A. Nagtatampok ang mga circuit breaker na ito ng mekanismo ng pagpapatakbo na mabilis na nakakamit ng pagsasara at pagsira ng mga function. Ang kanilang compact na istraktura at maliit na volume ay ginagawa itong lubos na maginhawang gamitin.
