Mga pagkakaiba sa pagitan ng DC at AC circuit breaker
Ang mga circuit breaker na idinisenyo para sa direktang kasalukuyang (DC) at mga alternating kasalukuyang (AC) na sistema ay naiiba nang malaki dahil sa natatanging mga de -koryenteng pag -uugali ng bawat kasalukuyang uri. Nasa ibaba ang isang detalyadong paghahambing:
1. Kasalukuyang Mga Hamon sa Pag -uugali at Arc Extinction
AC Kasalukuyang Mga Katangian:
Alternatibong direksyon pana -panahon (50Hz o 60Hz).
Naturally tumatawid ng zero 100-120 beses bawat segundo, na ginagawang mas madali ang pagkagambala sa arko.
Ang mga karaniwang breaker ay umaasa sa zero-crossing na ito upang mapawi ang arko nang mahusay.
DC Kasalukuyang Mga Katangian: dumadaloy sa isang direksyon na patuloy na walang zero-crossings.
Ang pag -agaw ay mas matiyaga at mas mahirap na mapatay, na nangangailangan ng mas malakas na mga mekanismo ng pagsugpo.
Ang mga dalubhasang disenyo (hal., Magnetic blowout, arc chutes, o sapilitang hangin) ay kinakailangan upang masira ang kasalukuyang.
2. Boltahe at kasalukuyang mga rating

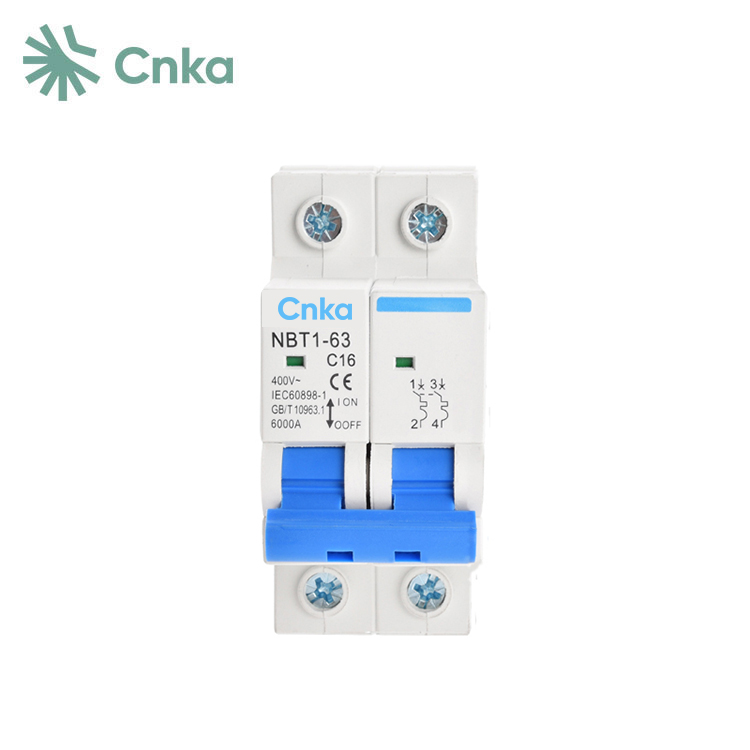

AC Breakers:
Karaniwang na -rate para sa RMS boltahe (hal., 120V, 240V, 480V).
Karaniwan sa pamamahagi ng sambahayan, komersyal, at pang -industriya.
Ang kapasidad ng pagsira ay karaniwang saklaw mula sa ilang mga amp hanggang sa ilang daang amps.

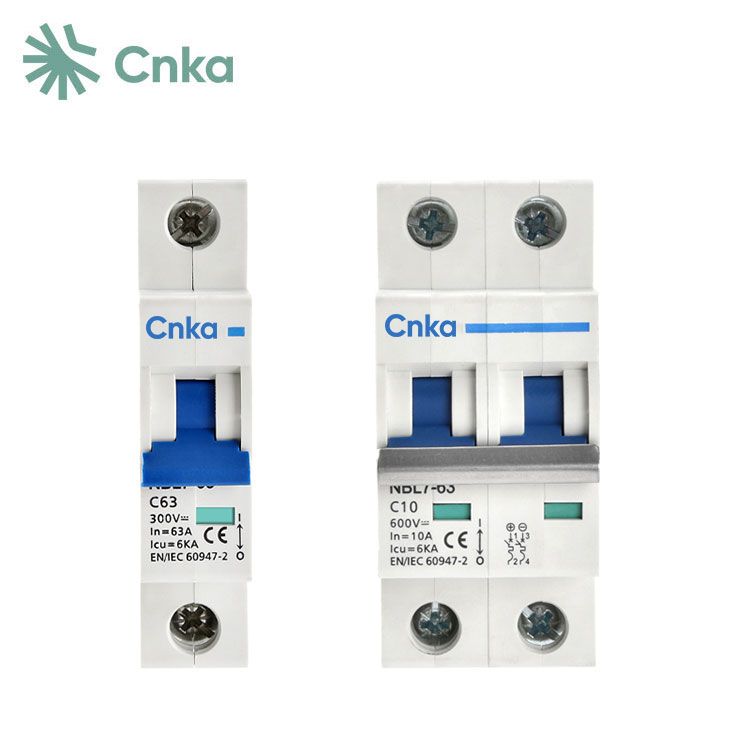

DC Breakers:
Na -rate para sa patuloy na boltahe ng DC (hal., 12V, 24V, 48V, hanggang sa 1000V sa ilang mga kaso).
Ginamit sa mga solar system system, mga bangko ng baterya, mga de -koryenteng sasakyan, at telecom.
Kadalasan ay nangangailangan ng mas mataas na nakakagambala na kapasidad (saklaw ng KA) dahil sa matagal na pag -agaw.
3. Panloob na Disenyo at Konstruksyon
AC Breakers:
Gumamit ng mas simpleng pagsugpo sa arko (hal., BLAST AIR, THERMAL-MAGNETIC MECHANISMS).
Mga karaniwang uri: MCB (Miniature Circuit Breaker), MCCB (Molded Case), ACB (Air Circuit Breaker).
DC Breakers:
Itinayo gamit ang mga reinforced contact at advanced arc chutes upang mahawakan ang matagal na pag -arcing.
Ang ilan ay sensitibo sa polaridad (dapat na wired nang tama).
Ang mga breaker ng Bidirectional DC ay ginagamit sa mga system tulad ng mga solar panel kung saan ang kasalukuyang maaaring baligtarin.
4. Mga Pagsasaalang -alang sa Mga Aplikasyon at Kaligtasan
AC Breakers:
Natagpuan sa mga kable ng bahay, pang -industriya machine, at mga grids ng kuryente.
Hindi angkop para sa mga circuit ng DC - ang paggamit nito ay maaaring maging sanhi ng pagkabigo sa paglalakbay o mapanganib na pag -agaw.
DC Breakers:
Mahalaga para sa mga nababago na sistema ng enerhiya, pagsingil ng EV, at mga microgrid ng DC.
Ang ilang mga hybrid breaker ay gumagana para sa parehong AC/DC, ngunit ang karamihan ay tiyak na application.
Maaari ba silang mapalitan?
Huwag gumamit ng isang AC breaker para sa DC maliban kung malinaw na na -rate para sa pareho.
Ang mga breaker ng DC ay maaaring gumana para sa AC ngunit hindi na -optimize para dito.
Konklusyon
Ang mga pangunahing pagkakaiba ay nagmula sa mga pamamaraan ng pagkalipol ng arko, boltahe/kasalukuyang paghawak, at konstruksyon. Ang mga breaker ng DC ay itinayo nang mas mahirap upang pamahalaan ang tuluy-tuloy na kasalukuyang, habang ang AC breakers ay gumagamit ng zero-crossing para sa mas madaling pagkagambala. Laging piliin ang tamang uri para sa kaligtasan at pagiging maaasahan.
