Paano gumagana ang isang AC circuit breaker?

Ac Circuit Breakeray isang device na awtomatikong pinapatay ang electrical circuit sa mga abnormal na kondisyon gaya ng overload, short circuit, o under-voltage. Ito ay isang mahalagang bahagi ng isang electrical circuit, na idinisenyo upang magbigay ng proteksyon na kinakailangan upang maiwasan ang mga sunog sa kuryente o iba pang pinsala sa kagamitan. Ang Ac Circuit Breaker ay karaniwang ginagamit sa mga tahanan, industriya, at mga sistema ng pamamahagi ng kuryente. Kapag may nakitang abnormal na kondisyon, sinisira nito ang circuit upang pigilan ang daloy ng electric current, kaya maiiwasan ang pinsala sa kagamitan o sa circuit system.

1. Paano gumagana ang isang AC circuit breaker?

Gumagana ang Ac Circuit Breaker sa prinsipyo ng thermal-magnetic tripping. Binubuo ito ng isang bimetallic strip at isang electromagnet. Sa ilalim ng normal na mga kondisyon, ang bimetallic strip ay nasa isang nakakarelaks na estado, at ang mga contact sa circuit breaker ay nananatiling sarado. Kapag ang kasalukuyang dumadaan sa circuit ay tumaas nang lampas sa isang tiyak na limitasyon, ang bimetallic strip ay umiinit at yumuko, na nagiging sanhi ng paghihiwalay ng mga contact. Sa kaso ng isang maikling circuit, ang electromagnet ay umaakit sa core ng bakal, at ang mga contact ay bumukas kaagad, na sinira ang circuit.

2. Ano ang mga uri ng AC circuit breaker?

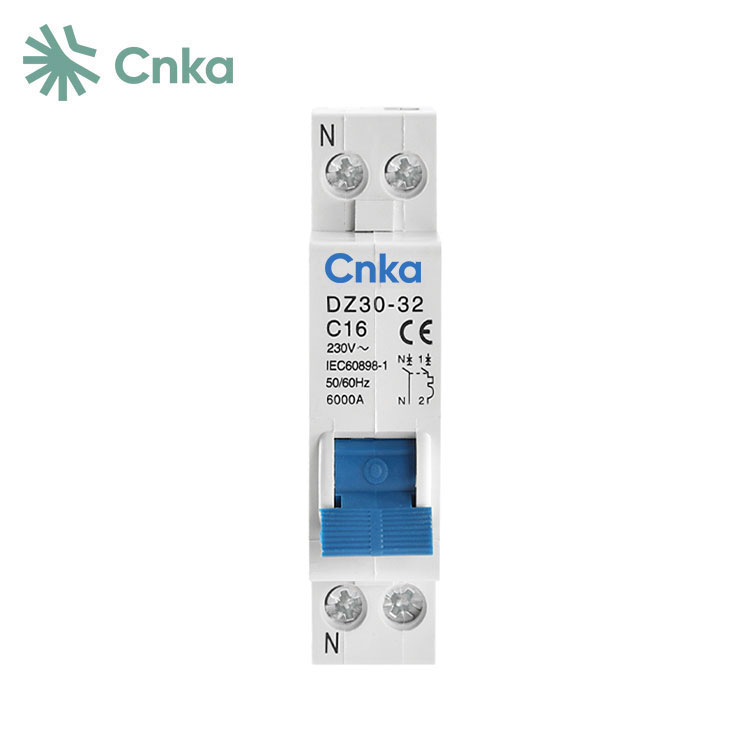

Mayroong iba't ibang uri ng Ac Circuit Breaker, tulad ng Miniature Circuit Breaker (MCB), Molded Case Circuit Breaker (MCCB), at Air Circuit Breaker (ACB). Ginagamit ang mga MCB sa mga residential at commercial property, habang ang MCCB's at ACB's ay angkop para sa mga pang-industriyang aplikasyon dahil nag-aalok ang mga ito ng mas matataas na rating at mga feature ng proteksyon.

3. Paano mo pipiliin ang tamang AC circuit breaker para sa iyong aplikasyon?

Ang pagpili ng tamang Ac Circuit Breaker ay depende sa iba't ibang salik tulad ng electrical load, rating ng boltahe, proteksyon sa sobrang karga, at proteksyon ng short-circuit. Pinakamainam na kumunsulta sa isang kwalipikadong electrician o isang electrical engineer upang matukoy at piliin ang pinaka-angkop na Ac Circuit Breaker para sa iyong aplikasyon. Sa konklusyon, ang mga Ac Circuit Breaker ay isang kritikal na bahagi ng isang de-koryenteng circuit, na nagbibigay ng proteksyon laban sa mga abnormal na kondisyon tulad ng overloading, short-circuiting, at under-voltage. Ang tamang pagpili at pag-install ng mga Ac Circuit Breaker ay mahalaga upang matiyak ang kaligtasan at mahabang buhay ng isang electrical system.

Sa Wenzhou Naka Technology New Energy Co., Ltd., dalubhasa kami sa pagbibigay ng de-kalidad na mga de-koryenteng device, kabilang ang mga Ac Circuit Breaker, sa mapagkumpitensyang presyo. Kami ay nakatuon sa paghahatid ng pinakamahusay na karanasan ng customer at pagbibigay ng mahusay na suporta pagkatapos ng benta. Para sa mga katanungan o order, mangyaring mag-email sa amin saczz@chyt-solar.com.

Mga Papel ng Pananaliksik:

O. I. Okoro at E. C. Nwaigwe, 2020. Isang Paghahambing na Pagsusuri ng Pagganap ng Mga Circuit Breaker sa Mga Power System Network. Journal ng Electrical at Electronic Engineering, Vol. 8, No. 4.

J. Li at L. Kang, 2019. Disenyo at Pagpapatupad ng Mabilis na Circuit Breaker Batay sa DSP. IEEE Access, Vol. 7.

F. Rahman, M. D. Mohammed, at M. A. Islam, 2018. Pagsusuri ng Pagganap ng High Voltage Circuit Breaker Gamit ang AI-Based Fuzzy Logic. International Journal of Electrical Power at Energy Systems, Vol. 100.

R. Habibi, M. Malekizadeh, at M. H. Montazeri, 2017. Isang Pag-aaral sa Operasyon ng mga Circuit Breaker sa ilalim ng Iba't ibang Kondisyon ng Fault. Arabian Journal para sa Agham at Engineering, Vol. 42, No. 9.

H. Wang, L. Wang, at J. Xie, 2016. Isang Pananaliksik sa Endurance ng Mga Contact ng Circuit Breaker sa ilalim ng Iba't ibang Boltahe. Mga Pagsulong sa Mechanical Engineering, Vol. 8, No. 10.

A. A. Karimi at A. Taherian, 2015. Isang Paghahambing na Pag-aaral ng Iba't ibang Teknolohiya ng Circuit Breaker. International Journal of Energy and Power Engineering, Vol. 4, No. 2.

S. Tanish, U. S. Badgujar, at S. R. Waghmare, 2014. Diagnosis ng mga Depekto sa Circuit Breaker Gamit ang DGA at Fuzzy Logic. International Journal of Emerging Technology and Advanced Engineering, Vol. 4, No. 10.

K. Choudhary, R. Singh, at S. Gupta, 2013. Pag-optimize ng Pagganap ng Circuit Breaker Gamit ang Hybrid Algorithm. International Journal of Control Theory and Applications, Vol. 6, No. 2.

A. Butler-Purry at A. Glover, 2012. Real-Time na Fault Diagnosis sa Electronic Power Circuit Breaker. IEEE Transactions on Industrial Informatics, Vol. 8, No. 2.

M. Jahangiri, M. A. S. Masoum, at S. V. Mousavi, 2011. Pag-aaral ng Transient Recovery Voltage sa Circuit Breakers Gamit ang Statistical Approach. International Journal of Electrical Power at Energy Systems, Vol. 33, No. 10.

C. Lee, J. Jung, at T. H. Kim, 2010. Pagbuo ng isang Microprocessor-Based Circuit Breaker para sa Distribution Systems. IEEE Transactions on Power Delivery, Vol. 25, No. 4.
