Abstract: A PV Combiner Boxgumaganap ng kritikal na papel sa mga solar power system sa pamamagitan ng pagsasama-sama ng maramihang photovoltaic string outputs sa iisang output. Ipinapaliwanag ng artikulong ito kung paano ito gumagana, kung bakit ito mahalaga, at kung paano nito tinutugunan ang mga karaniwang hamon gaya ng mga panganib sa kaligtasan, pagiging kumplikado ng pagpapanatili, at kawalan ng kahusayan ng system. Ang detalyadong istraktura, mga teknikal na parameter, at praktikal na gabay sa pagpili ay ibinibigay upang matulungan ang mga gumagawa ng desisyon na i-optimize ang mga solar installation.
Sa modernong mga photovoltaic system, maraming solar panel string ang bumubuo ng direktang kasalukuyang (DC) na kuryente. Ang pamamahala sa mga output na ito nang mahusay ay mahalaga para sa pagganap at kaligtasan ng system. Ang isang PV Combiner Box ay nagsisilbing isang sentralisadong yunit na kinokolekta at pinagsasama-sama ang mga output ng maraming mga string sa isang solong DC output.
Kung wala ang device na ito, nagiging kumplikado ang mga wiring ng system, na nagdaragdag ng panganib ng mga pagkakamali, kawalan ng kahusayan, at mga hamon sa pagpapanatili. Pinapasimple ng isang mahusay na disenyong combiner box ang arkitektura ng system at pinahuhusay ang pagiging maaasahan.
Gumagana ang PV Combiner Box sa pamamagitan ng pagsasama-sama ng mga DC input mula sa maraming photovoltaic string. Ang bawat string ay konektado sa isang input terminal na nilagyan ng mga proteksiyon na bahagi tulad ng mga piyus o circuit breaker.
Binabawasan ng pagsasama-samang ito ang bilang ng mga cable na tumatakbo sa inverter at pinapasimple ang pagsubaybay sa system.

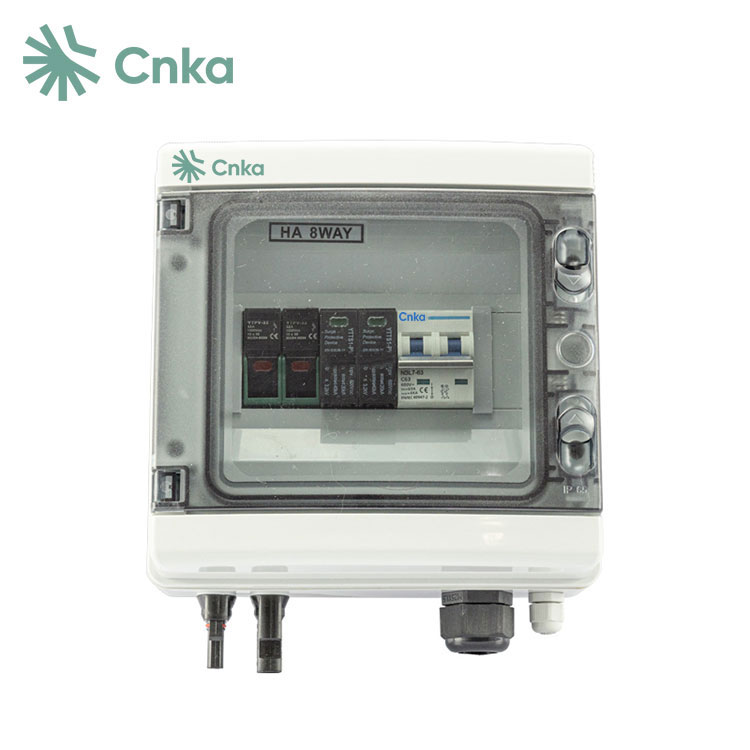

Kasama sa karaniwang PV Combiner Box ang ilang kritikal na bahagi:
| Component | Function |
| DC Fuse | Pinoprotektahan ang bawat string mula sa overcurrent |
| DC Circuit Breaker | Nagbibigay ng manu-manong pagdiskonekta at proteksyon |
| Surge Protection Device (SPD) | Pinoprotektahan laban sa kidlat at boltahe surge |
| Busbar | Pinagsasama ang mga de-koryenteng output mula sa maraming input |
| Enclosure | Pinoprotektahan ang mga panloob na sangkap mula sa mga kadahilanan sa kapaligiran |
Ang mga advanced na modelo ay maaari ding magsama ng mga module ng pagsubaybay na nagbibigay ng real-time na data ng pagganap para sa bawat string.
Ang pagsasama ng isang PV Combiner Box sa isang solar system ay naghahatid ng ilang mga benepisyo sa pagpapatakbo at pang-ekonomiya:
Kapag sinusuri ang isang PV Combiner Box, ang mga sumusunod na parameter ay mahalaga:
| Parameter | Paglalarawan |
| Pinakamataas na Input Voltage | Karaniwang 600V, 1000V, o 1500V DC |
| Bilang ng Input Strings | Mga saklaw mula 4 hanggang 24 o higit pa |
| Kasalukuyang Output | Depende sa kapasidad ng system |
| Antas ng Proteksyon | IP65 o mas mataas para sa panlabas na paggamit |
| Operating Temperatura | -25°C hanggang +60°C o mas malawak na saklaw |
| Function ng Pagsubaybay | Opsyonal remote data acquisition |
1. Mga Complex Wiring System
Ang mga malalaking solar installation ay kadalasang nagsasangkot ng dose-dosenang mga string, na humahantong sa kumplikadong mga kable. Pinagsasama-sama ng kahon ng combiner ang mga koneksyon, binabawasan ang mga error sa pag-install.
2. Mahirap na Pagtukoy ng Fault
Kung walang sentralisadong pagsubaybay, ang pagtukoy sa mga maling string ay nakakaubos ng oras. Nagbibigay ang mga modernong combiner box ng string-level na pagsubaybay para sa mabilis na mga diagnostic.
3. Mga Panganib sa Kaligtasan
Ang overcurrent, kidlat, at pagkabigo sa pagkakabukod ay nagdudulot ng mga panganib. Ang mga pinagsama-samang kagamitan sa proteksyon ay epektibong nagpapagaan sa mga panganib na ito.
4. Mataas na Gastos sa Pagpapanatili
Ang mga desentralisadong sistema ay nangangailangan ng mas maraming paggawa para sa inspeksyon. Pinapasimple ng combiner box ang pagpapanatili at binabawasan ang mga gastos sa pagpapatakbo.
Ang pagpili ng tamang modelo ay nangangailangan ng maingat na pagsasaalang-alang sa mga kinakailangan ng system:
Ang CNKA ay nagbibigay ng isang hanay ng mga solusyon sa PV Combiner Box na idinisenyo upang matugunan ang magkakaibang mga pangangailangan sa aplikasyon, mula sa mga instalasyon ng tirahan hanggang sa malalaking solar farm.
Tinitiyak ng wastong pag-install at pagpapanatili ang pinakamainam na pagganap:
Nakakatulong ang regular na pagpapanatili sa pagpapahaba ng habang-buhay ng kagamitan at tinitiyak ang tuluy-tuloy na operasyon.
Q1: Ano ang pangunahing function ng isang PV Combiner Box?
A: Pinagsasama nito ang maramihang mga solar string output sa iisang DC output habang nagbibigay ng proteksyon at pagsubaybay.
Q2: Kailangan ba ang isang PV Combiner Box para sa maliliit na sistema?
A: Para sa maliliit na system na may kaunting mga string, maaaring hindi ito kinakailangan, ngunit lubos itong inirerekomenda para sa pinahusay na kaligtasan at organisasyon.
Q3: Gaano kadalas dapat panatilihin ang isang combiner box?
A: Karaniwang inirerekomenda ang inspeksyon tuwing 6 hanggang 12 buwan, depende sa mga kondisyon sa kapaligiran.
Q4: Maaari bang mapabuti ng combiner box ang kahusayan ng system?
A: Oo, sa pamamagitan ng pag-optimize ng kasalukuyang daloy at pagbabawas ng mga pagkalugi, nakakatulong ito sa pangkalahatang kahusayan ng system.
Ang PV Combiner Box ay isang pangunahing bahagi sa modernong solar power system, na nag-aalok ng pinahusay na kaligtasan, pinasimple na mga wiring, at pinahusay na pagganap. Sa pamamagitan ng pagtugon sa mga pangunahing hamon sa pagpapatakbo, nagbibigay-daan ito sa mas maaasahan at nasusukat na mga solar installation.
CNKAay nakatuon sa paghahatid ng mga de-kalidad na solusyon sa PV Combiner Box na iniayon sa iba't ibang kinakailangan ng proyekto. Kung para sa residential, komersyal, o pang-industriya na aplikasyon, ang pagpili ng tamang kagamitan ay maaaring makabuluhang makaapekto sa performance ng system at pangmatagalang pagiging maaasahan.
