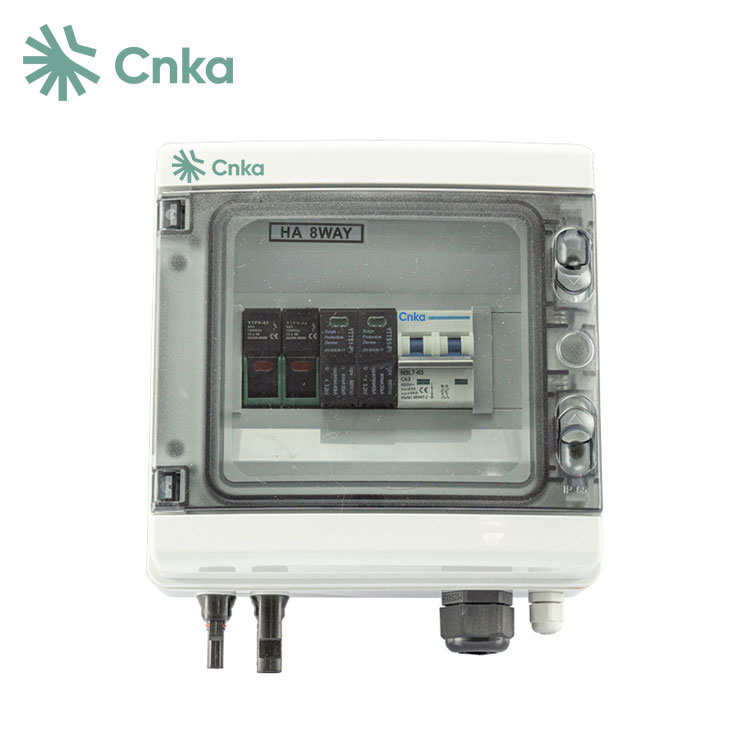

A PV Combiner Boxay isang pivotal component sa solar photovoltaic system, na isinasentro ang maramihang mga string ng solar panels sa isang solong output upang pasimplehin ang pamamahala ng system at mapahusay ang kaligtasan sa pagpapatakbo. Tinutukoy ng artikulong ito ang teknikal na istraktura, mga pangunahing parameter, mga alituntunin sa pag-install, at mga praktikal na aplikasyon ng PV Combiner Boxes. Nilalayon nitong magbigay ng malinaw na pag-unawa para sa mga inhinyero, taga-disenyo ng system, at mga tagapamahala ng proyekto upang ma-optimize nang epektibo ang mga solar energy system habang pinapaliit ang mga panganib at pagsusumikap sa pagpapanatili.
Ang isang PV Combiner Box ay gumaganap bilang isang sentralisadong hub sa mga photovoltaic system, na pinagsasama ang maramihang mga string ng solar panel sa isang output para sa koneksyon sa inverter. Sa pamamagitan ng pagsasama ng mga fuse, surge protection device, at mga kakayahan sa pagsubaybay, tinitiyak nito ang kaligtasan sa pagpapatakbo, binabawasan ang pagiging kumplikado ng mga kable, at nagbibigay-daan sa mahusay na pag-troubleshoot. Ito ay gumaganap ng isang kritikal na papel sa parehong komersyal at utility-scale solar na proyekto, pagbabalanse sa pagganap ng system, at proteksyon laban sa mga electrical fault.
Ang mga modernong PV Combiner Box ay idinisenyo para sa tibay, na may mga IP-rated na enclosure na nagpoprotekta sa mga panloob na bahagi mula sa mga panganib sa kapaligiran tulad ng alikabok, kahalumigmigan, at pagkakalantad sa UV. Tugma ang mga ito sa magkakaibang mga configuration ng string at sumusuporta sa mga scalable solar installation.
Kasama sa karaniwang PV Combiner Box ang mga sumusunod na pangunahing bahagi, ang bawat isa ay nagsisilbi ng isang partikular na function upang mapanatili ang integridad ng kuryente at pagiging maaasahan ng system:
Ang structural layout ay ininhinyero upang mapadali ang pag-aalis ng init, mabawasan ang mga pagkawala ng kuryente, at matiyak ang kadalian ng pagpapanatili. Ang wastong espasyo sa pagitan ng mga bahagi ay pumipigil sa sobrang init at nagbibigay-daan para sa ligtas na pagpapalit ng mga piyus o surge device nang hindi nakakaabala sa pagpapatakbo ng system.
Ang pag-unawa sa mga teknikal na parameter ng isang PV Combiner Box ay mahalaga para sa disenyo ng system at pagsunod sa kaligtasan. Ang sumusunod na talahanayan ay nagbubuod ng mga tipikal na detalye:
| Parameter | Saklaw ng Pagtutukoy |
|---|---|
| Bilang ng mga String | 4–24 |
| Pinakamataas na Input Voltage | 1000V–1500V DC |
| Na-rate na Kasalukuyan | 10A–63A bawat string |
| Proteksyon ng Surge | 20kA–40kA |
| Rating ng Enclosure | IP65–IP66 |
| Operating Temperatura | -25°C hanggang +60°C |
| materyal | Powder-coated na Aluminum / Hindi kinakalawang na Asero |
Tinitiyak ng mga parameter na ito ang maaasahang operasyon sa magkakaibang klima at nagbibigay-daan sa ligtas na pagsasama sa mga komersyal at utility-scale na solar system.
Ang PV Combiner Boxes ay malawakang ginagamit sa iba't ibang solar installation, bawat isa ay may partikular na pagsasaalang-alang sa pagsasama:
Ang kanilang modular na disenyo at nababaluktot na pagsasaayos ng input ay ginagawa silang madaling ibagay sa iba't ibang mga topologies ng system, na binabawasan ang pangkalahatang mga kable at pinapasimple ang pagsubaybay at pagtuklas ng fault.
Ang wastong pag-install ng isang PV Combiner Box ay mahalaga para sa kaligtasan at pagganap ng system. Kabilang sa mga pangunahing pagsasaalang-alang ang:
Ang pagsunod sa pinakamahuhusay na kagawiang ito ay nagsisiguro ng pangmatagalang pagiging maaasahan, binabawasan ang downtime, at pinahuhusay ang kaligtasan sa mga high-power na solar system.
T: Ilang string ang karaniwang sinusuportahan ng isang PV Combiner Box?
A: Ang mga karaniwang PV Combiner Boxes ay sumusuporta sa pagitan ng 4 at 24 na mga string, depende sa mga detalye ng modelo. Available ang mas matataas na string number para sa mga utility-scale na proyekto na may mas malalaking array.
Q: Anong mga proteksyon ang isinama sa isang PV Combiner Box?
A: Ang mga PV Combiner Boxes ay nagsasama ng mga string-level na fuse o breaker, surge protection device, at grounding interface upang maprotektahan laban sa overcurrent, boltahe spike, at potensyal na electrical faults.
Q: Maaari bang mai-install ang mga PV Combiner Box sa labas?
A: Oo. Karamihan sa mga modelo ay nakapaloob sa mga enclosure na may rating na IP65–IP66, na nagbibigay ng proteksyon sa alikabok at tubig na angkop para sa mga panlabas na kapaligiran at matinding lagay ng panahon.
Ang mga PV Combiner Boxes ay mahalaga para sa mahusay at ligtas na pagpapatakbo ng solar energy system, pagsentralisa ng maraming string at pagbibigay ng kritikal na proteksyon at mga kakayahan sa pagsubaybay. Tinitiyak ng wastong disenyo, pag-install, at pagpili ng parameter ang pangmatagalang pagiging maaasahan at na-optimize na output ng enerhiya.
CNKAnag-aalok ng malawak na hanay ng mga PV Combiner Boxes na idinisenyo para sa komersyal at utility-scale na mga solar na proyekto, pagsasama-sama ng mga matibay na materyales, flexible na configuration, at pinagsama-samang mga tampok sa kaligtasan. Para sa higit pang impormasyon o para talakayin ang mga kinakailangan ng system,makipag-ugnayan sa aminupang makatanggap ng personalized na gabay at suporta para sa iyong mga solar installation.
