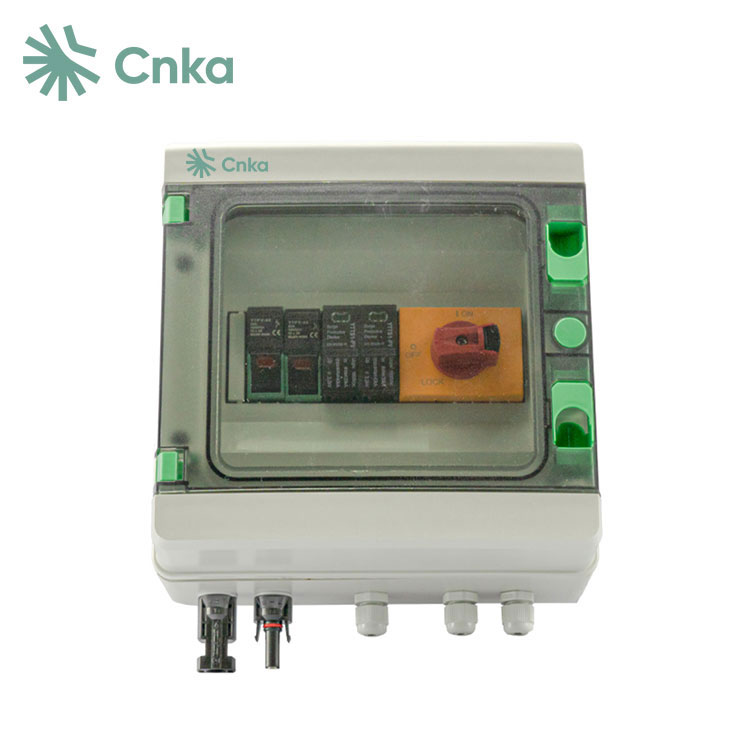

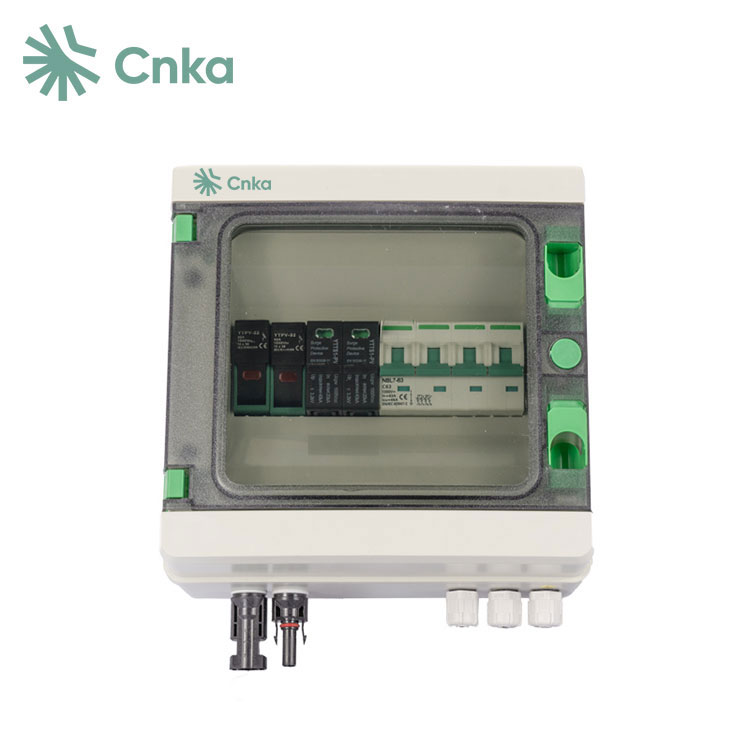

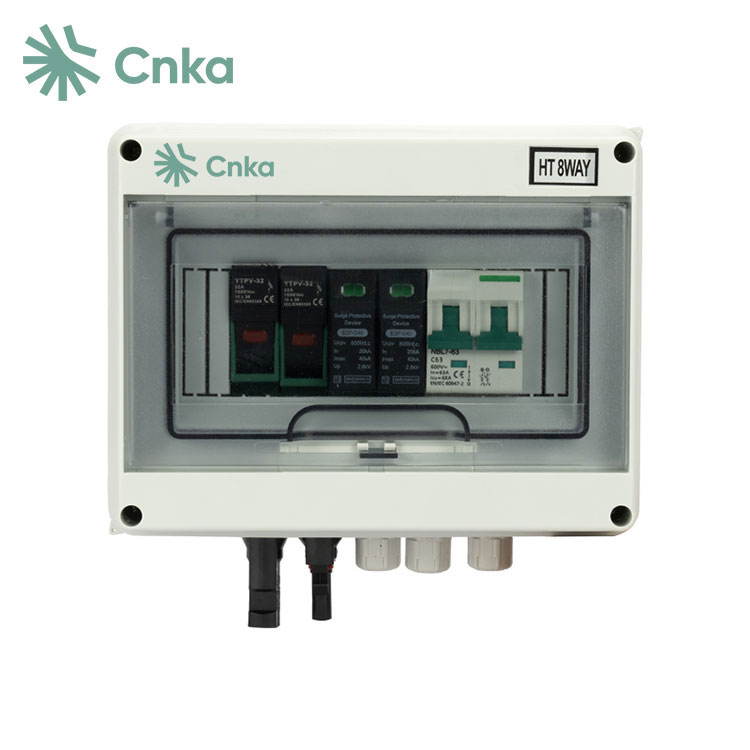

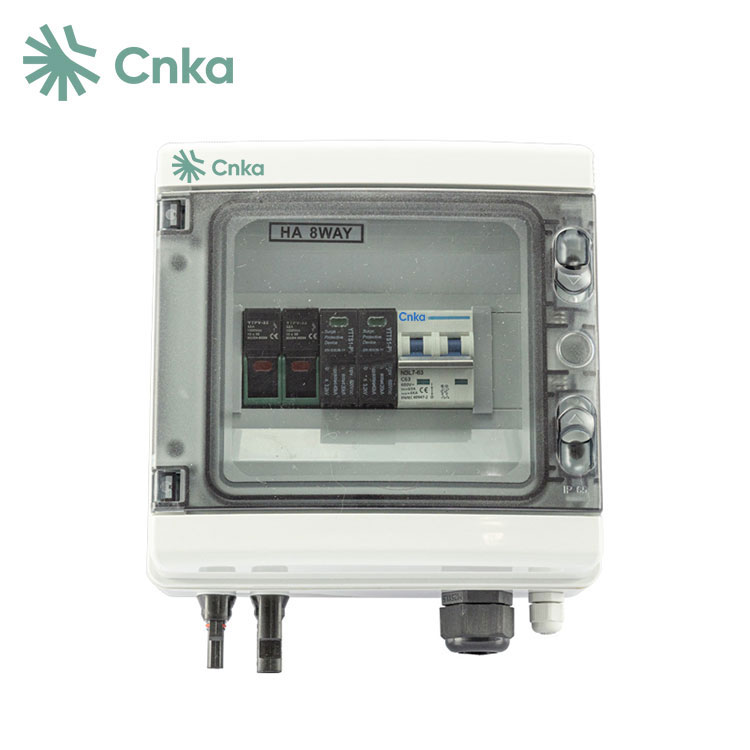

Sa solar power generation system, ang PV string combiner box ng CNKA ay mahalagang kagamitan para sa pagkonekta ng mga solar panel at inverters. Pinapadali nila ang pagsasama-sama ng maraming photovoltaic panel sa isang DC bus, habang sinusubaybayan at kinokontrol ang mga parameter tulad ng kasalukuyang, boltahe, at temperatura.
|
Solar PVDC 1 sa 1 out Combiner Box |
|||||
|
Na-rate na boltahe ng photovoltaic system |
DC 600V&1000V |
Max input amp para sa bawat string |
15A |
||
|
Mga string ng input |
1 |
Bilang ng mga string ng output |
1 |
||
|
Waterproof grade ip65/Proteksyon sa ilaw |
|||||
|
Kategorya ng pagsubok |
ll grade proteksyon |
Nominal discharge amp |
20KA |
||
|
Max discharge amp |
40KA |
Antas ng proteksyon ng bolta |
3.2KV |
||
|
SPD Max na boltahe ng operasyon |
DC600V&1000V |
Mga poste |
2P |
||
|
Katangian ng istraktura |
I-plug ang push module |
|
|||
|
Sistema |
|||||
|
Grado ng proteksyon |
lp65 |
Switch ng output |
DC circuit breaker at DC isolation switch |
||
|
Solar connector |
Pamantayan |
Materyal na kahon |
PVC |
||
|
Paraan ng pag-install |
Uri ng pag-mount sa dingding |
Temperatura ng pagpapatakbo |
-25℃-+60℃ |
||
|
Pag-install: sa loob/sa labas |
Oo |
|
|||
|
Parameter ng mekanikal |
|||||
|
Lapad*mataas*Lalim(mm) |
200*155*95■ 215*210*100■ 212*207*118 |
||||
1 Ang mga karaniwang tool na angkop para sa pagproseso ay maaaring gamitin para sa produksyon.
2 Gumagamit ng mga materyales na may mahusay na cost-effectiveness na makatiis sa malupit na kapaligiran.
3 Pinahusay na pag-upgrade ng sistema ng pag-lock.
4 Non-conductive na mga katangian.
5 Binuo mula sa cold-rolled steel at iba pang metal na materyales.
6 Nilagyan ng mga DC fuse at lightning protection modules na partikular na idinisenyo para sa mga photovoltaic system.
Q: Kailangan ko ba ng PV combiner box?
A: Sa isang regular na setting ng sambahayan, ang isang combiner box ay hindi kailangan dahil karaniwang 1 hanggang 3 string lang ang ginagamit at direktang konektado sa inverter. Gayunpaman, para sa mas malalaking pag-install na may 4 hanggang 4000 na mga string, ang isang combiner box ay mahalaga.
Q: Ano ang PV combiner box?
A: Ang PV combiner box ng CNKA ay isang distribution box na partikular na idinisenyo upang pamahalaan ang mga DC power input mula sa mga solar panel sa isang solar energy system. Naglalaman ito ng mga DC breaker at pinagsasama-sama ang maramihang mga input ng DC mula sa mga panel sa isang solong output ng DC. Ididirekta ang output na ito sa isang charge controller o inverter, depende sa configuration ng system.
Q: Ano ang rating ng boltahe ng isang PV combiner box?
A: Ang PV combiner box ng CNKA ay karaniwang may pinakamataas na rating ng boltahe na 1000V, na nakakatugon sa mga kinakailangan para sa maraming proyekto. Gayunpaman, para sa mga proyektong kinasasangkutan ng mga solar panel na may iba't ibang boltahe, maaaring kailanganin ang mga naka-customize na solusyon.
