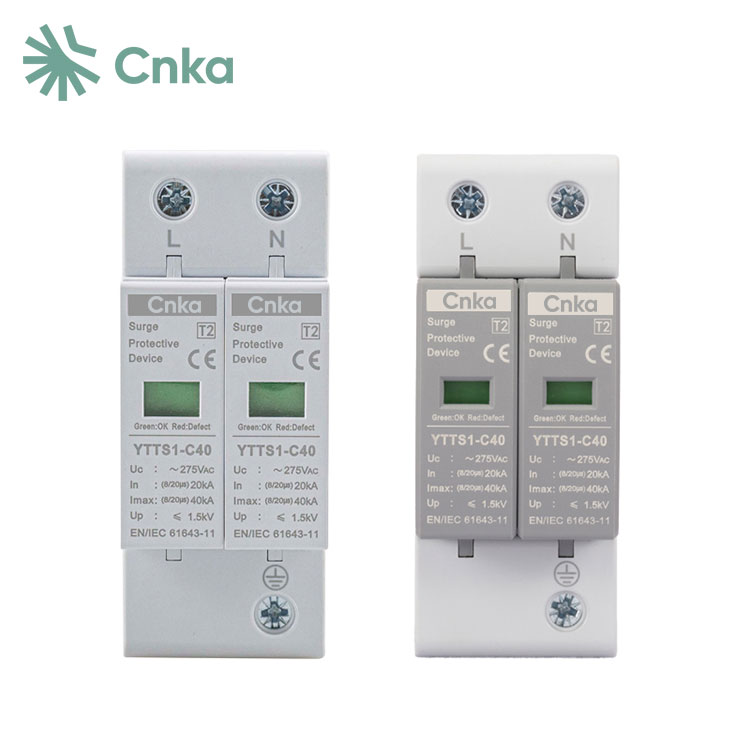

Nag-aalok ang China Suppliers CNKA ng maramihang SPD AC surge protection device na may mga libreng sample, na idinisenyo ayon sa IEC61643 standard. Ang mga surge protection device na ito ay sumusunod sa "Low Voltage Surge Protectors - Part 1: Performance Requirements and Test Methods for Surge Protector in Low Voltage Distribution Systems."

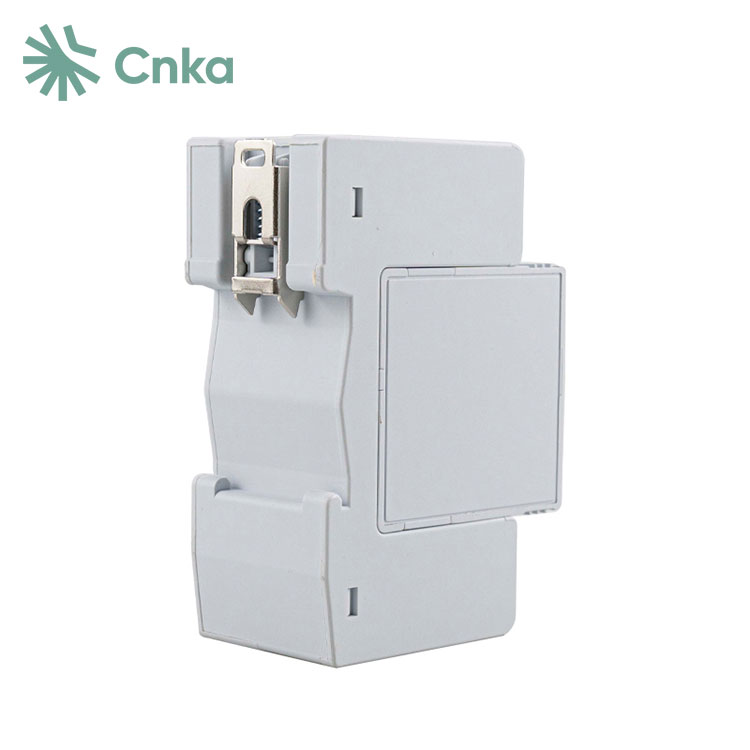

Nagtatampok ang SPD ng disenyong plastik na lumalaban sa mataas na temperatura na may mahusay na pagganap ng sealing at sumusuporta sa parehong modular at 35mm DIN rail installation. May kasama itong work indication window, temperature control circuit breaker, at built-in na overcurrent protection circuit na awtomatikong nadidiskonekta kapag may mga fault, na nagpapababa ng mga panganib sa sunog.

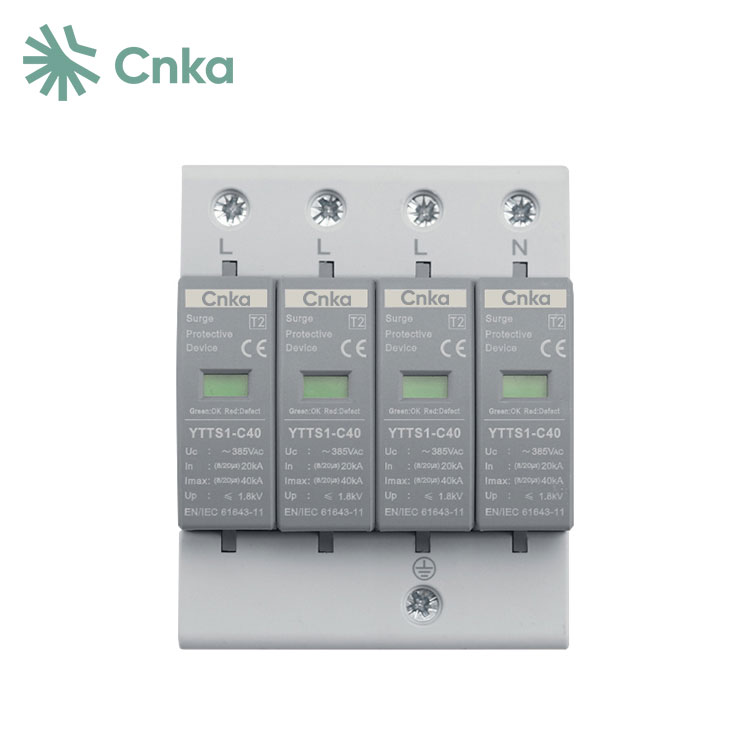

Bukod pa rito, ang SPD ay nilagyan ng remote alarm interface para sa madaling pagsubaybay. Parehong ang pangunahing module at base ay maaaring palitan. Nag-aalok ito ng mga lightning protection mode ng L-PE, N-PE (4P), o L-N-PE (3+1).
|
Modelo ng Produkto |
YTTS1-C40 |
||
|
poste |
1P+N |
2P |
4P |
|
Na-rate na Dalas |
Isang port |
||
|
Kategorya ng SPD |
Pinagsamang uri |
||
|
Kategorya ng Pagsubok |
Pagsusulit sa klase Ⅱ |
||
|
Maximum Continuous Operating Voltage Uc |
275VAC |
275VAC |
385VAC |
|
Pagtaas ng Antas ng Proteksyon ng Boltahe(8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
Nominal Discharge Current In(8/20μs) |
20 kA |
||
|
Maximum Discharge Current Imax(8/20μs) |
40 kA |
||
|
Oras ng PagtugonA |
≤25ns |
||
|
Sukat |
18x90x72 |
36x90x72 |
72x90x72 |
|
Indikasyon ng Pagkabigo |
Berde:Normal na Pula:Failure |
||
|
Sectional na Lugar Ng Mga Kawad |
6~25mm2 |
||
|
Paraan ng Pag-install |
35mm karaniwang riles |
||
|
Temperatura sa Kapaligiran sa Paggawa |
-40℃~+85℃ |
||
|
Sheathing Material |
Plastic |
||
|
Antas ng Proteksyon |
IP20 |
||
|
Pamantayan ng Tagapagpaganap |
IEC61643-11 |
||
Ang TT arrangement ay isang grounding method para sa mga power system na naghihiwalay sa ground wire ng user mula sa transformer, nang hindi gumagamit ng mga distributed grounding conductor. Ang diskarte na ito ay nagtatatag ng isang direktang pisikal na koneksyon sa saligan, na nag-aalok ng mga benepisyo tulad ng pinababang interference at pinataas na pagiging maaasahan. Gayunpaman, dahil sa mataas na impedance ng L-PE fault circuit, kinakailangan ang karagdagang differential protection device. Ang pamamaraang ito ng saligan ay partikular na angkop para sa mga generator ng saligan o mga transformer.
Maaaring ikategorya ang mga SPD sa mga SPD ng linya ng kuryente at mga SPD ng linya ng signal batay sa kanilang nilalayon na layunin. Ang mga signal line SPD, na tinutukoy din bilang mga signal lightning arrester, ay karaniwang naka-install sa simula ng isang signal transmission line. Ang kanilang pangunahing tungkulin ay protektahan ang mga kagamitan sa ibaba ng agos sa pamamagitan ng pagpigil sa mga alon ng kidlat mula sa pagpasok at pagkasira ng kagamitan sa pamamagitan ng linya ng signal.
