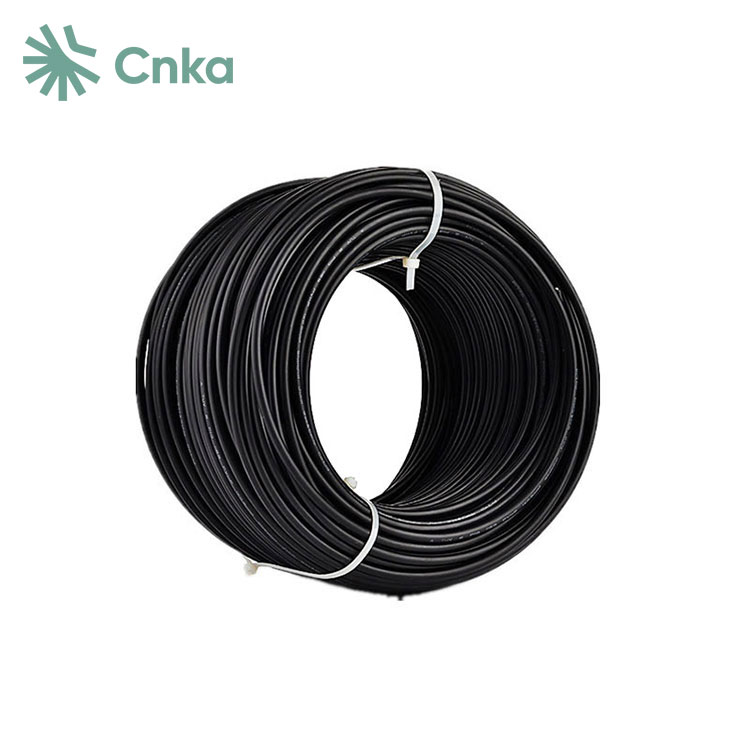

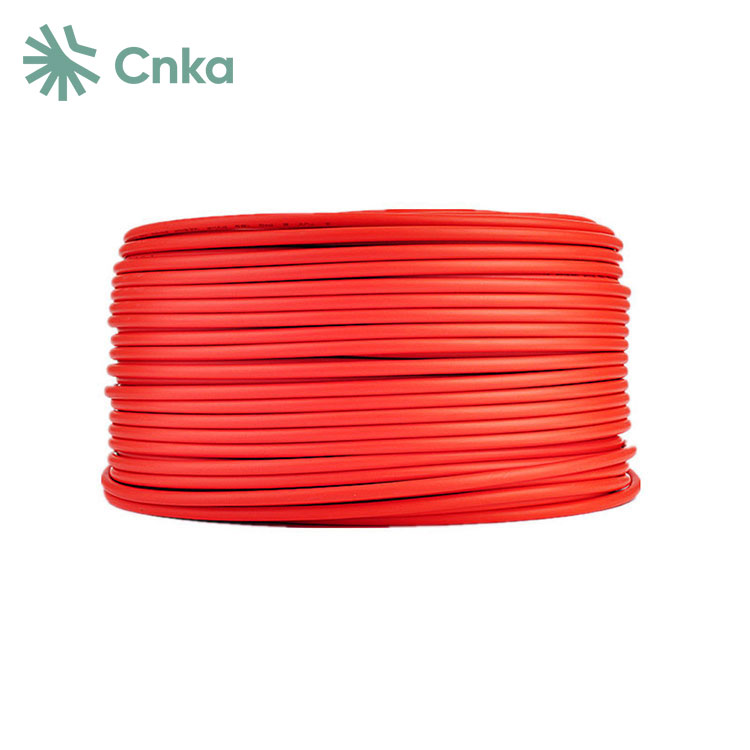

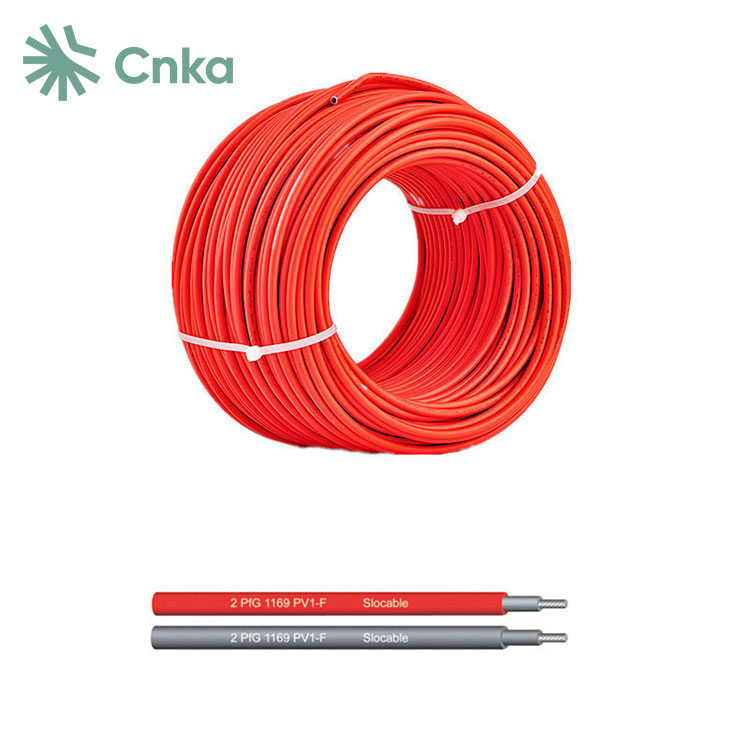

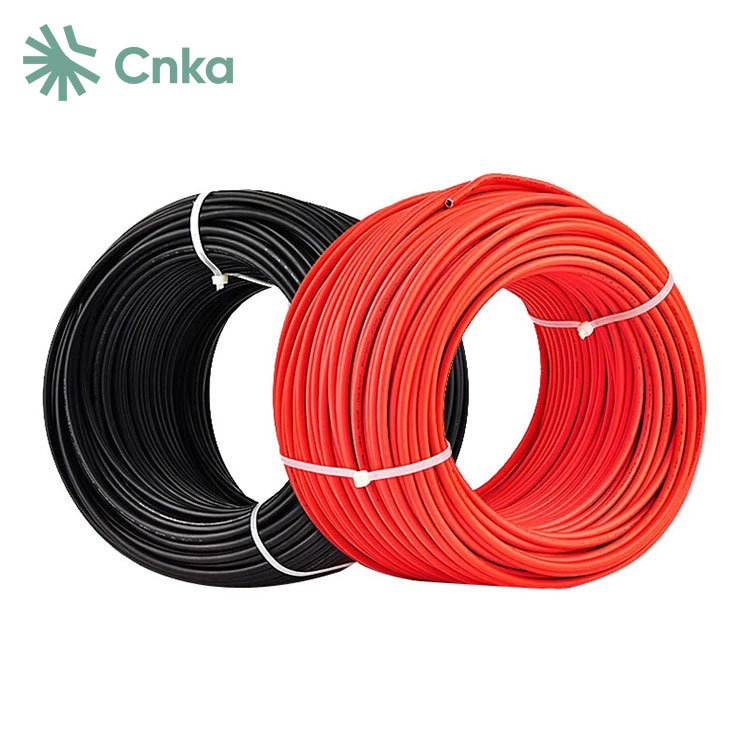

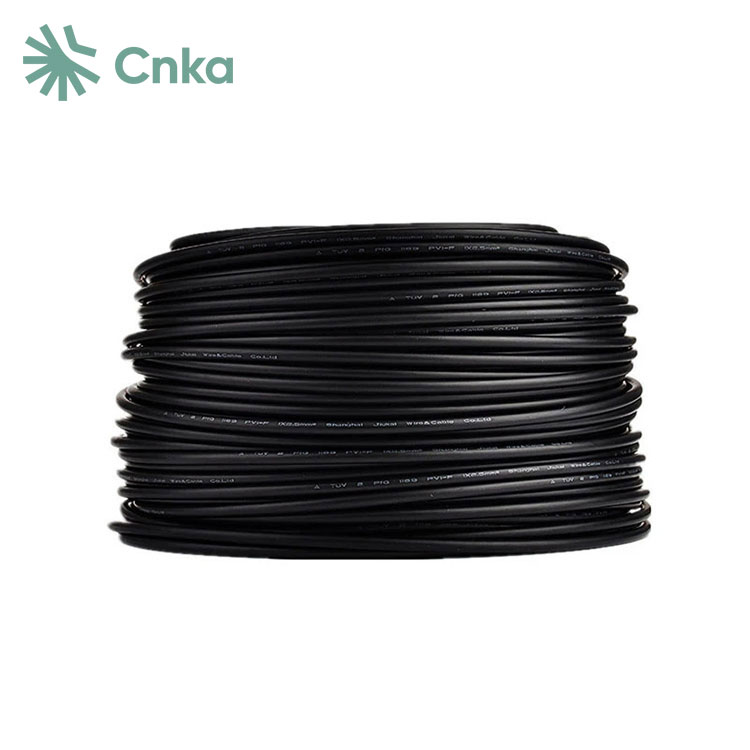

Ang factory-made 6mm DC solar cable ng CNKA, na ipinagmamalaking ginawa sa China, ay idinisenyo para sa parehong AC at DC system. Nagtatampok ito ng rate na boltahe na 600/1000/2000 volts at angkop para sa mga temperaturang mula 90°C hanggang 150°C sa tuyo at 90°C sa mahalumigmig na kapaligiran.
Ang 6mm DC solar cable ay maraming nalalaman at ginawa mula sa mga materyales tulad ng 12AWG-2000kcmil aluminum stranded wire, copper-clad aluminum stranded wire, o 18AWG-2000kcmil copper stranded wire na may mga tinned copper conductor. Natutugunan nito ang iba't ibang pangangailangan sa industriya ng solar energy, kabilang ang mga koneksyon sa mga module junction box at cable routing na kinakailangan para sa balanseng Balance of System (BOS) integration.
|
Uri |
Cross Section |
Disenyo ng strand |
Diametro ng konduktor |
Paglaban ng konduktor |
Panlabas na diameter Ax B |
Na-rate na boltahe |
Na-rate ang kasalukuyang |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Kawad |
Class 5, tinned |
|
Materyal na Pagkakabukod |
XLPE |
|
Dobleng Insulated |
|
|
Walang halogen |
|
|
Mataas na pagtutol laban sa mga langis, grasa, oxygen |
|
|
at ozone |
|
|
Lumalaban sa mikrobyo |
|
|
Lumalaban sa UV |
|
|
Mataas na Pagkasuot at Paglaban sa Abrasion |
|
|
Flam Test Ayon Sa |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Pinakamaliit na Pinahihintulutang Baluktot na Radius |
5XD |
|
Saklaw ng Temperatura |
-40℃~+90℃ |
|
Mga kulay |
Itim/pula |
1. Na-rate para sa maximum na gumaganang boltahe na 600V (UL PV).
2. Gumagana sa loob ng na-rate na hanay ng temperatura na -40°C hanggang 90°C.
3. Sumusunod sa mga kinakailangan ng RoHS para sa kaligtasan sa kapaligiran.
4. Natutugunan ng flame retardant performance ang VW-1 standard.
5. Katugma sa mga laki ng wire mula 12AWG hanggang 2000AWG.
Q: Ano ang pagkakaiba sa pagitan ng PV cable at normal na cable?
A: Hindi tulad ng mga karaniwang DC cable na karaniwang gumagamit ng PVC insulation, ang mga PV cable ay insulated ng XLPE (cross-linked polyethylene), na nag-aalok ng higit na paglaban sa sikat ng araw, lagay ng panahon, at matinding temperatura. Bukod pa rito, kilala ang mga PV cable sa kanilang pinahabang buhay kumpara sa mga regular na DC cable, na karaniwang tumatagal sa pagitan ng lima hanggang walong taon sa ilalim ng wastong pagpapanatili.
Q: Maaari bang ilibing ang PV wire?
A: Ang mga PV cable ay angkop para sa direktang paglilibing at maaaring makatiis sa mga temperatura ng pagpapatakbo ng conductor hanggang 90°C sa parehong basa at tuyo na mga kapaligiran.
T: Paano ako pipili ng DC circuit breaker?
A: Kapag pumipili ng DC circuit breaker (MCB), mahalagang itugma ang kasalukuyang rating ng breaker sa kabuuang kasalukuyang kapasidad ng circuit. Tiyakin na ang rating ng MCB ay hindi lalampas sa kasalukuyang kapasidad ng pagdadala ng cable na pinoprotektahan nito upang mapanatili ang kaligtasan at kahusayan.
