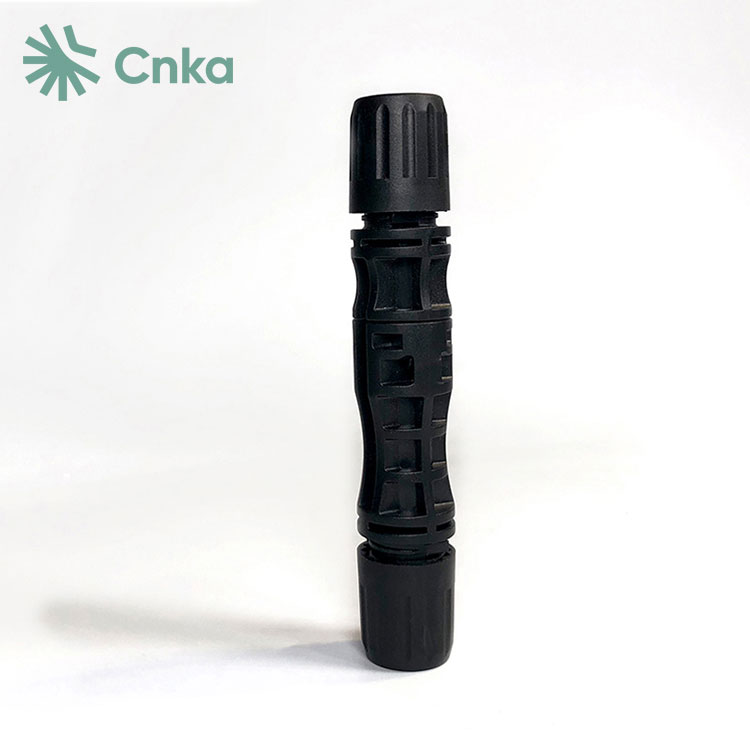

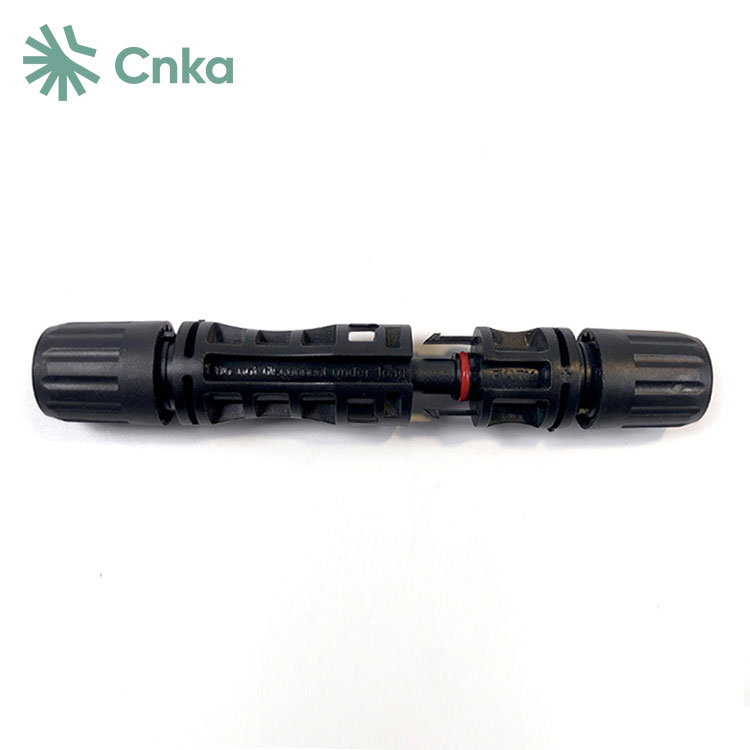

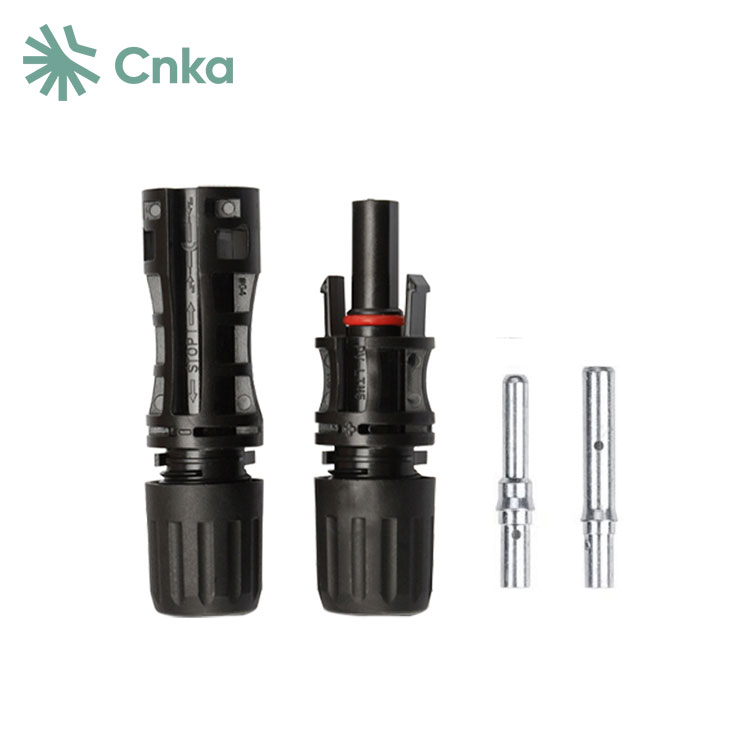

Nag-aalok ang China Suppliers CNKA ng mga solar panel cable connectors na ginawa sa China na ganap na tugma sa 1500V photovoltaic system. Ang mga konektor na ito ay nahahati sa dalawang bahagi: ang dulo ng linya at ang dulo ng board. Kadalasan, kapag tinutukoy namin ang mga solar panel cable connectors, ang ibig naming sabihin ay ang line end connectors. Binubuo ang mga ito ng mga bahagi ng metal at mga bahagi ng pagkakabukod. Ang terminong MC ay nangangahulugang Multi-Contact, habang ang numero 4 ay nagpapahiwatig ng laki ng diameter ng metal core.
|
Sistema ng connector |
φ4mm |
|
Na-rate na boltahe |
1000V DCIEC)1 |
|
Na-rate ang kasalukuyang |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Subukan ang boltahe |
6kV50HZ,1min) |
|
Saklaw ng temperatura ng kapaligiran |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Mataas na limitasyon ng temperatura |
+105℃IEC) |
|
Materyal sa pakikipag-ugnayan |
Copper, Tin-plated |
|
Materyal na pagkakabukod |
PC/PPO |
|
Degree ng proteksyon, mated |
IP67 |
|
walang kapareha |
IP2X |
|
Contact resistance ng mga plug connectors |
0.5mΩ |
|
Klase ng apoy |
UL94-VO |
|
Klase sa kaligtasan |
Ⅱ |
|
Sistema ng pag-lock |
Snap-in |
|
Salt mist spray test, antas ng kalubhaan 5 |
IEC60068-2-52 |
1 Dapat tiyakin ng mga photovoltaic connector ang mahusay na conductivity, na may contact resistance na hindi hihigit sa 0.35 milliohms.
2 Dapat silang magbigay ng sapat na kaligtasan upang maprotektahan ang mga bahagi ng solar cell. Dahil sa madalas na malupit na kapaligiran at klima kung saan gumagana ang solar energy equipment, ang mga connector ay dapat na hindi tinatablan ng tubig, lumalaban sa mataas na temperatura, anti-corrosive, at nag-aalok ng mataas na insulation. Dapat nilang makamit ang antas ng proteksyon na IP68.
3 Ang istraktura ng mga solar connector ay dapat na matatag at maaasahan, na may mga male at female connector na, kapag naipasok nang maayos, ay dapat magpakita ng lakas ng koneksyon na hindi bababa sa 80N. Para sa isang 4mm² na cable, ang MC4 connector ay hindi dapat lumampas sa maximum na temperatura na 105°C habang may dalang 39A current. Ang MC4/H4 connector, isang single-core male at female connector, ay nag-aalok ng mga pakinabang tulad ng mahusay na sealing, maginhawang pagpasok, at kadalian ng pagpapanatili at pagkumpuni.
Kapag pumipili ng plug, mahalagang tumuon sa kalidad ng produkto, kabilang ang laki at kapal ng materyal ng panloob na konduktor ng metal, ang pagkalastiko nito, at ang coating upang matiyak na kaya nitong hawakan ang malalaking alon at mapanatili ang magandang kontak. Ang plastic shell ng plug ay dapat magkaroon ng isang makinis na ibabaw na walang mga bitak, at ang interface ay dapat na mahusay na selyadong. Sa panahon ng pag-install, iwasang ilantad ang mga component connectors sa sikat ng araw at ulan upang maiwasan ang pagtanda, panloob na kaagnasan, tumaas na resistensya sa pakikipag-ugnay, at potensyal na pag-aapoy, na lahat ay maaaring mabawasan ang kahusayan ng system o magdulot ng mga panganib sa sunog.
Ang pag-install at pag-crimping ng mga photovoltaic connectors ay kritikal. Ang mga propesyonal na tool sa crimping ay dapat gamitin, at ang mga tauhan ng pag-install ng engineering ay dapat makatanggap ng wastong pagsasanay sa mga operasyon ng crimping bago simulan ang pagtatayo sa mga photovoltaic power plant.
